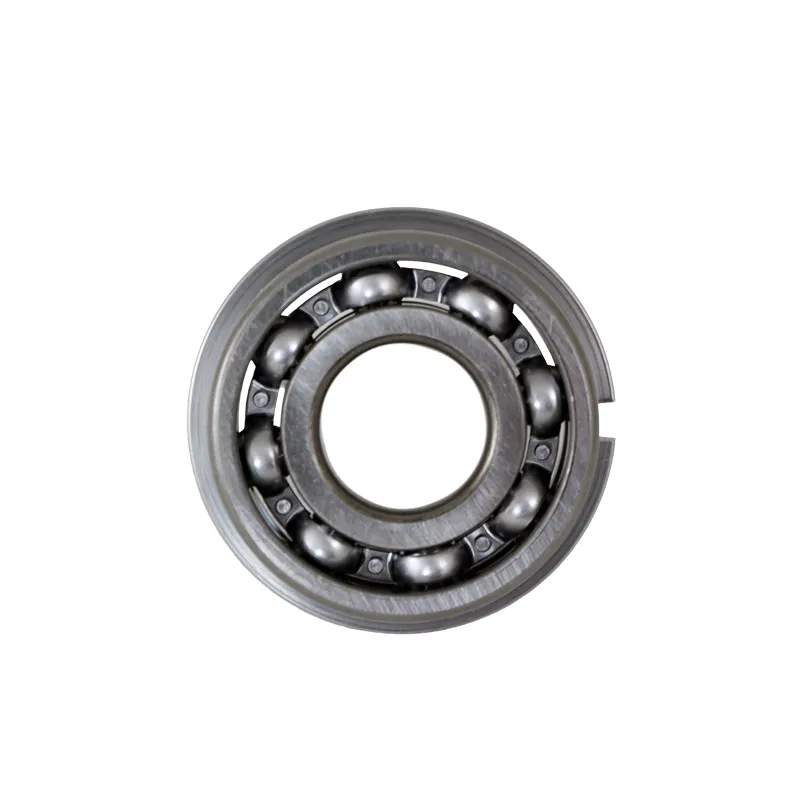

بلبرینگ 6204 خار دار اصلی

بلبرینگ 6204 از نوع بلبرینگ‌های شیار عمیق تک ردیفی (Deep Groove) است که برای تحمل بارهای شعاعی و محوری در هر دو جهت طراحی شده است . مدل "خار دار" (Snap Ring Groove) دارای شیاری روی حلقه بیرونی برای نصب رینگ فنری (Circlip) جهت تثبیت موقعیت بلبرینگ در محفظه می‌باشد.

**مشخصات فنی کلیدی**

- **قطر داخلی (d):** 20 میلی‌متر

- **قطر خارجی (D):** 47 میلی‌متر

- **پهنا (ضخامت - B):** 14 میلی‌متر

- **نوع بلبرینگ:** شیار عمیق (Deep Groove Ball Bearing)

- **ویژگی:** دارای شیار خار (Snap Ring Groove) روی حلقه بیرونی

- **حداکثر دور مجاز (حداکثر):** 32,000 دور در دقیقه

- **بار دینامیکی (C):** 13.5 کیلونیوتن

- **وزن:** حدود 0.11 کیلوگرم

**انواع آب‌بندی (واشر)**

بلبرینگ 6204 در انواع مختلف آب‌بندی عرضه می‌شود :

- **6204-ZZ / 2Z:** دارای دو واشر فلزی (سپر فلزی) در دو طرف برای جلوگیری از نفوذ گرد و غبار با کمترین اصطکاک

- **6204-2RS:** دارای دو واشر لاستیکی در دو طرف که مانع نفوذ گرد و غبار و رطوبت می‌شود

- **6204 (Open):** بدون واشر (باز) – معمولاً برای کاربردهای با روانکاری مایع

**لقی و تلرانس**

- **لقی استاندارد (Normal Clearance - CN):** لقی معمولی بدون کد پسوند

- **لقی C3:** لقی داخلی بیشتر از حالت عادی برای کاربردهای با سرعت بالا یا دمای عملیاتی بالا

**مناسب برای کاربردهای زیر**

این بلبرینگ به دلیل ابعاد استاندارد و پرکاربرد، در صنایع مختلفی مورد استفاده قرار می‌گیرد :

- **صنعت خودروسازی:** بلبرینگ چرخ، دینام، جعبه دنده، پمپ فرمان، سیستم انتقال قدرت

- **موتورهای الکتریکی:** بلبرینگ شفت روتور در موتورهای صنعتی و خانگی (ماشین لباسشویی، فن، کولر آبی)

- **ماشین‌آلات صنعتی:** نوار نقاله، دستگاه‌های CNC، خطوط تولید

- **ماشین‌آلات کشاورزی:** تراکتور، کمباین و ادوات کشاورزی

- **صنعت معدن:** تجهیزات استخراج و سنگ‌شکن

- **پمپ‌ها و کمپرسورها:**

**روش مصرف و نگهداری**

1. **پیش از نصب:** بلبرینگ را از بسته‌بندی خارج کرده و از سلامت فیزیکی (بدون زنگ زدگی، ترک، خش) اطمینان حاصل شود. بلبرینگ تا لحظه نصب در بسته‌بندی اصلی نگهداری شود.

2. **نصب:** سطح نشیمنگاه (شفت و محفظه) باید کاملاً تمیز، خشک و عاری از پرز و ذرات خارجی باشد. از وارد کردن ضربه مستقیم به حلقه‌های بلبرینگ (خصوصاً ضربه به توپی‌ها از طریق قفسه) خودداری شود. برای نصب حلقه داخلی روی شفت، نیرو فقط به حلقه داخلی وارد شود. برای نصب حلقه خارجی در محفظه، نیرو فقط به حلقه خارجی وارد شود.

3. **روانکاری:** در صورت نیاز به روانکاری مجدد، از گریس با پایه لیتیوم و ویسکوزیته مناسب (مانند گریس 2) استفاده شود. بلبرینگ‌های آب‌بندی شده (2RS و ZZ) معمولاً نیازی به روانکاری مجدد ندارند .

4. **شیار خار (برای مدل‌های دارای خار):** پس از نصب بلبرینگ در محفظه، رینگ فنری (Circlip) متناسب با شیار روی حلقه خارجی نصب شود تا بلبرینگ در موقعیت خود قفل شود.

**هشدارها و نکات ایمنی**

- از قطر داخلی (20mm) و خارجی (47mm) بلبرینگ جدید قبل از نصب اطمینان حاصل شود.

- در صورت مشاهده صدا، لرزش یا گرمای غیرعادی در حین کارکرد، بلبرینگ باید بازبینی و در صورت نیاز تعویض شود.

- بلبرینگ مصرفی به هیچ عنوان در طبیعت رها نشود؛ به مراکز جمع‌آوری ضایعات فلزی تحویل داده شود.

| ویژگی | مشخصات |

|-------|---------|

| شماره مدل بلبرینگ (Bearing Number) | 6204 |

| قطر داخلی (Bore - d) | 20 میلی‌متر |

| قطر خارجی (Outer Diameter - D) | 47 میلی‌متر |

| پهنا (Width - B) | 14 میلی‌متر |

| نوع بلبرینگ | شیار عمیق تک ردیفی (Single Row Deep Groove) |

| ویژگی خاص | دارای شیار خار روی حلقه بیرونی (Snap Ring Groove) |

| انواع آب‌بندی | باز (Open) / ZZ (واشر فلزی) / 2RS (واشر لاستیکی) |

| لقی (Internal Clearance) | نرمال (CN) / C3 |

| حداکثر دور مجاز | تا 32,000 RPM (بسته به روانکاری) |

| کاربرد اصلی | خودروسازی، موتورهای الکتریکی، ماشین‌آلات صنعتی |
